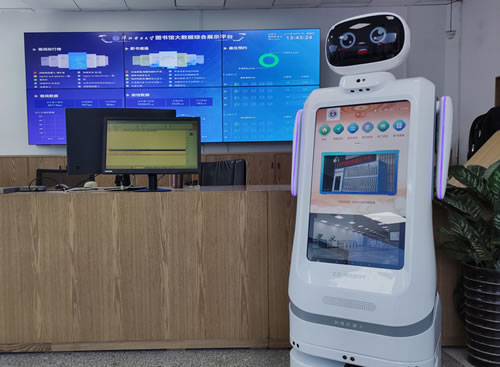

在倫敦舉行的歐洲有線通信博覽會上， 一個圓頭圓腦的家伙不停地走 來走去，邊向人們問候邊給參觀者分發禮物。這個機器人只有半米高，靠四個輪子 運動。它圓圓的大腦袋上有兩個茶杯口大小的眼睛，閃閃地發著藍光。裝有小型雷達，用來探測周?chē)�的行人和物體。它可以自動躲避障礙物，從一個展臺走 向另一個展臺，這就是現在移動機器人公司開發的導游機器人。該機器人裝備有先 進的計算機語音處理系統，它能聽懂人講英語，并根據計算機存儲的信息作出相應的 回答。機器人體內的計算機還可以根據雷達探測到的數據，選擇自己的行走路線。 這種機器人可以用于商店導購、賓館服務及為盲人導向等許多方面的服務工作。

迎賓服務機器人系統各硬件模塊主要由CAN 總線連接，通過統一的CAN 總 線協議將各模塊簡單地加載到系統中。系統主要由電源系統、運動控制系統、傳感 系統等組成，其中運動控制系統包括雙臂系統及移動系統，傳感器系統包括超聲波系統、RFID定位系統、視覺系統組成。

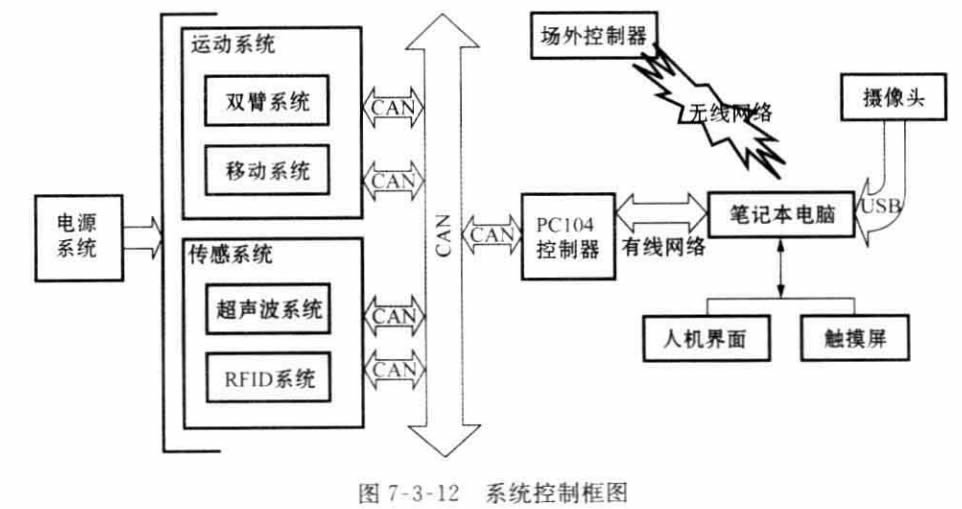

具體結構由圖7-3-12所示。

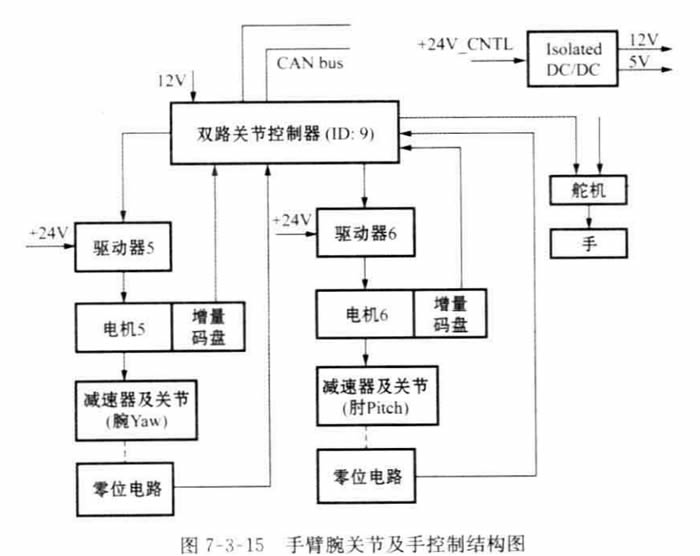

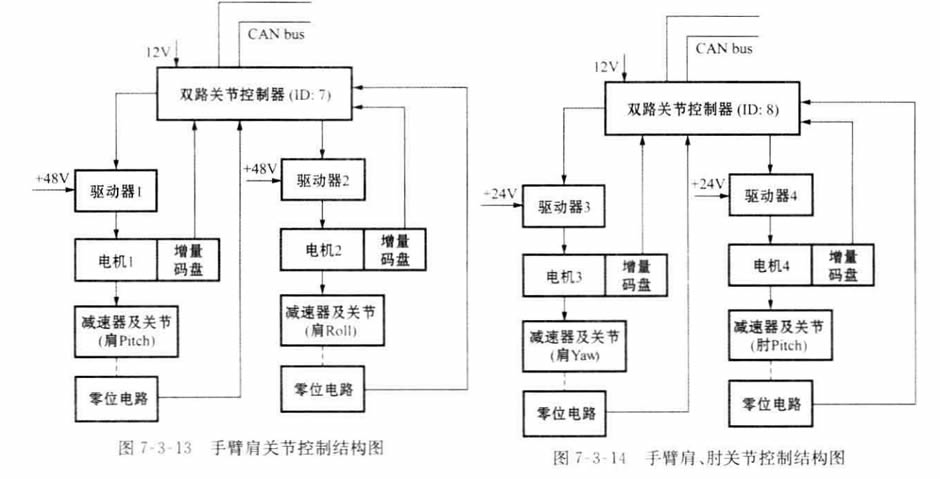

手臂各關節控制電路采用分布式控制系統，各關節控制器(主 MCU 是 TMS320LF2407)由CAN 總線相連(CAN2.0-A 版本)�？刂浦芷跒�5m (即上位機 與 所 有 關 節 控 制 器 通 信 一 遍 ， 再 加 一 定 裕 度 后 的 時 間 ) 。 各 關 節 控 制 電 路 結 構 如 圖7 - 3 - 13、圖7 - 3 - 14及圖7 - 3 - 15所示。

上位控制計算機采用PC 計算機，CAN 卡選用周立功的PC104CAN2 通信卡。 肩Pitch、肩 Roll、肩 Yaw、肘Pitch、腕 Yaw、腕Pitch 各關節的諧波減速器減速比分 別是100,100.100,100,100,100;電機碼盤為增量碼盤，線數為1000,1000,1000, 1000,1000,1000,直流有刷電機功率(RE 系列)分別為90W,90W.20W,60W,20W. 20W.

雙臂機器人各運動部分均選用直流伺服電機，用于身體各個關節運動和底盤 移動的動力，根據雙臂機器人的運動特點，可大致將直流伺服電機的運行方式分為 兩 種 ：

·底盤電機工作于速度控制模式。

·上身各個關節電機工作于位置控制模式。
